レンジファインダーとは？ライカの距離計の仕組み
ライカの距離計の仕組みをやさしく解説
ライカを語るとき、必ず出てくる言葉があります。
レンジファインダー（Rangefinder）
フィルムカメラに詳しい人には当たり前の仕組みですが、現代のカメラの多くはオートフォーカスやミラーレスになっているため、この構造を知らない人も増えています。
レンジファインダーとは簡単に言えば
「三角測量を使って距離を測り、ピントを合わせるカメラの仕組み」です。
ライカのM型やバルナックライカは、この仕組みを使ってピント合わせを行います。
しかもこの方式は1930年代に完成し、現在のライカでも基本構造はほとんど変わっていません。
カメラの世界では珍しいほど完成された仕組みです。
レンジファインダーの歴史
ライカIIから始まった距離計
最初のライカである Leica I（1925年） には距離計がありませんでした。
つまり当時の撮影は
- 被写体までの距離を目測する
- レンズの距離目盛を合わせる
という方法でした。
これを大きく進化させたのが 1932年の Leica II（Model D） です。
このカメラはボディに距離計を内蔵した最初のライカでした。
ここで初めて
- 小型35mmカメラ
- レンズ交換
- 高速シャッター
- 距離計連動
という、現代カメラの基本構造が成立します。
この距離計はその後改良され、1954年の Leica M3 でほぼ完成形に到達しました。
レンジファインダーの仕組み
三角測量で距離を測る
レンジファインダーは三角測量という原理で距離を測ります。
これは測量や天文学でも使われる方法です。
カメラの前面には二つの窓があります。
- ファインダー窓
- 距離計窓
この二つの窓は数センチ離れています。
この距離差によって同じ被写体でもわずかに違う角度から見えるという現象が起こります。
レンジファインダーはこの角度差を利用して距離を測定します。

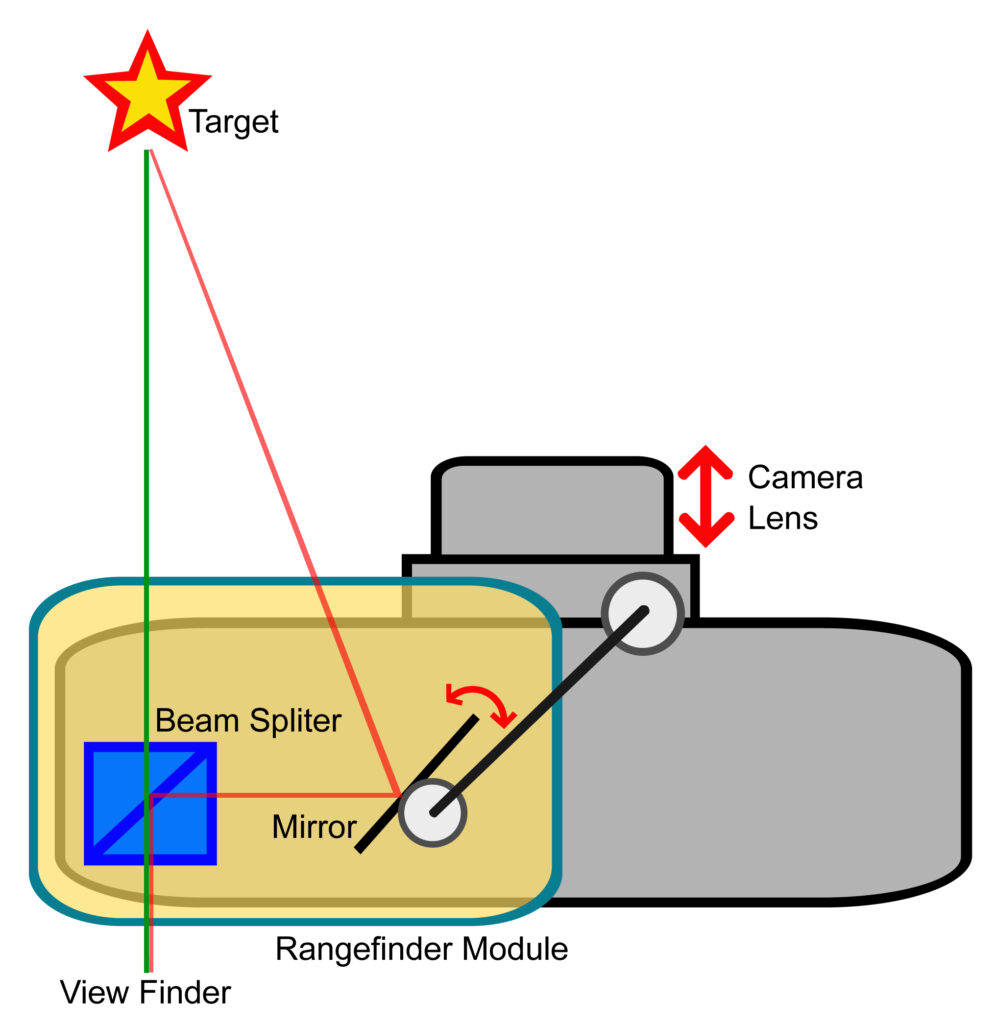

By Jjw – Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=157079412 Wikipediaより引用
二重像がピント合わせになる理由
ファインダーを覗くと、中央に小さな枠があります。
ここには少しズレた二つの像（＝二重像）が見えます。
ピントリングを回すと、この像が左右に動きます。
そして二つの像が完全に重なった位置これがピントが合った状態です。
つまりレンジファインダーは
「像のズレを距離情報として利用する」
非常に合理的な仕組みです。
レンズと距離計の連動
ここがレンジファインダーの面白いところです。
ライカのレンズには距離計カムという突起があります。
このカムが
- レンズを回す
- カムが押される
- ミラーが動く
という機械連動を起こします。
すると距離計の光学系が動き、ファインダー内の像が移動します。
つまり「レンズの回転 → ミラー角度 → 像ズレ」という仕組みです。
完全に機械式のシステムです。
Leica距離計の光学構造
レンジファインダーは実際には二つの光学系で構成されています。
① ファインダー光学系
② 距離計光学系
距離計窓から入った光は
- 可動ミラー
- プリズム
を通ってファインダー像に合成されます。
結果として「通常の視野の中に二重像が重なる」という表示になります。
これがレンジファインダー特有のファインダーです。

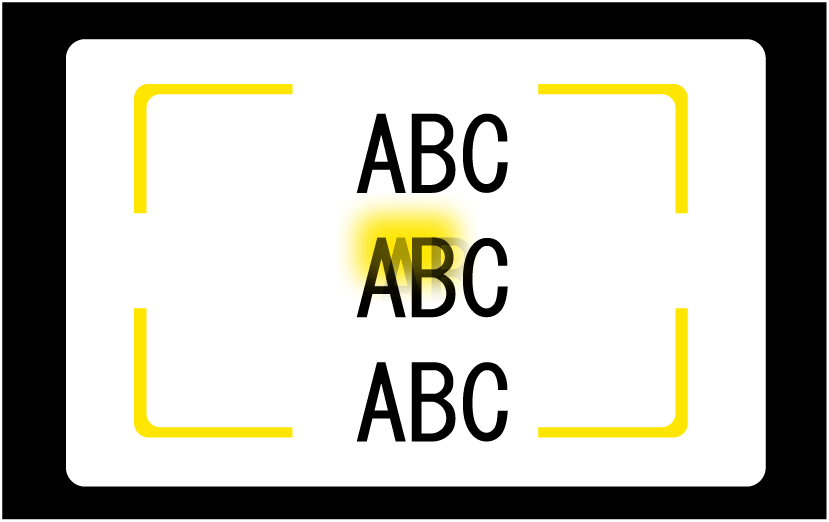

ライカの距離計は「虚像式距離計（Coincidence Rangefinder）」と呼ばれる方式で、ファインダー内に現れる二重像を重ねることで距離を測定する仕組みです。
ライカ 虚像式イメージ
Eastwind41 – Created by Eastwind41, Copyrighted free use, https://commons.wikimedia.org/w/index.php?curid=5134101による Wikipediaより引用
距離計精度を決める「基線長」
レンジファインダーの精度は距離計基線長（Base Length）で決まります。
これは距離計窓とファインダー窓の距離のことです。
距離が長いほど、角度差が大きくなり
距離測定の精度が上がります。
ライカM3は
- 基線長 約69mm
- ファインダー倍率 0.91
という設計になっています。
この二つを掛け合わせたEffective Base Lengthは約63mm。
これはレンジファインダーカメラの中でも非常に高精度な数値です。
大口径レンズでも正確にピントを合わせられる理由はここにあります。
レンジファインダーのメリット
レンジファインダーにはいくつかの特徴があります。
ファインダーが明るい
レンジファインダーはレンズを通して見ていません。
そのため
- 暗いレンズでも明るく見える
- 夜でも視認性が高い
という利点があります。
シャッターが静か
一眼レフのようなミラーがないためシャッター音が非常に静かです。
報道写真やストリート写真でライカが好まれた理由の一つです。
カメラが小型
レンジファインダーは
- ミラー
- ペンタプリズム
が不要です。
そのためカメラを非常にコンパクトにできます。
レンジファインダーの弱点
もちろん欠点もあります。
望遠が苦手
距離計は焦点距離が長いほど精度が下がるという特性があります。
そのためレンジファインダーは
- 35mm
- 50mm
などの標準レンズと相性が良いです。
接写が苦手
レンジファインダーはレンズを通して見ていないためパララックス（視差）が発生します。
そのため接写では構図がズレることがあります。
オートフォーカスがない
レンジファインダーは完全マニュアルフォーカスです。
これは不便でもありますが、同時に写真の操作を楽しむ要素でもあります。
なぜライカはこの方式を続けるのか
現在のカメラは
- ミラーレス
- オートフォーカス
- 電子ビューファインダー
が主流です。
それでもライカがレンジファインダーを作り続けているのは、この仕組みが
非常に合理的で完成された機械構造だからです。
シンプルで、信頼性が高く、そして長く使える。
この点がライカの設計思想と一致しています。
まとめ
レンジファインダーは写真のための合理的な機構
レンジファインダーとは
三角測量を利用して距離を測るピント合わせ機構です。
特徴をまとめると
メリット
- 明るいファインダー
- 静かなシャッター
- コンパクトな構造
デメリット
- 望遠が苦手
- 接写が難しい
- 完全マニュアルフォーカス
それでもこの方式が100年近く続いているのは、
この構造が写真を撮るための道具として非常に合理的だからです。
レンジファインダーを理解すると
- なぜライカM3が評価されるのか
- なぜ35mmや50mmが定番なのか
- なぜライカの撮影体験が独特なのか
そうした背景も見えてきます。
ライカとは単なるカメラではなく、
写真を撮るという行為そのものを設計した機械とも言えるのかもしれません。
